製氷機修理(前編)
わしじゃよ、わし。
あかねや設備部門担当のわしじゃよ。

マスタ~のやつに呼ばれて来たんじゃが・・・はて?

マスタ~「あ、わしのおっちゃん。コッチですよコッチ。」

なんじゃおぬし、デブい体のくせにそんな店の隅っこにうずくまって
何をしとるんじゃ!?

マ「僕だって好きで太ってるわけじゃあないし、
 好きでこんな狭いトコにいるわけでもないんですよ。
 この製氷機が壊れちゃったんですよ!
 氷作んなくなっちゃったんですよ!」

なんじゃと!?
全く作らんのか?

マ「そうなんですよ。数日前から氷作る時、
 製氷機のどっかから、アンルイスのような切ない声をあげてたんですけど、
 それも全く聞こえなくなったなーっと思ってたら、この通りですよ。


それでわしに直せというわけじゃな。
しょうがないのう。。。

マ「じゃ、そういうことで、よろしくお願いしますね。
 一応製氷機のカバーは外しておきましたから。
 僕はまだ他に雑務があるので、これにて失礼!」

やれやれじゃわい。
しょうがない、見てみるとするかの。
ふぅむ。。。

ま、見たところ目立った損傷もなさそうじゃな。

氷ができなくなる原因なんぞいくらでもあるからのう。
とりあえず、動作チェックしてみるかの。
アンルイスのように切ない声をあげてたと言っておったから、
どっかのモーターの軸が焼き付いてとるのかもしれんのう。。。

では、スイッチオン!

ウィーン・・・
熱交ファンは回っとるようじゃな。

ギギギギギ・・・ガチョン!
氷リリース機構も働いちょる。

ジャー・・・
給水電磁弁も正常じゃ。

カキキ・・・
冷媒管にもシッカリ霜が付き始めたから
一応ちゃんと冷えておるようじゃ。

~~~10分後~~~

ギギギギギ・・・ガチョン!
ジャバー・・・

なんちゅうことじゃ。
氷リリースしたら、水しか出て来んじゃあないか。

一体何が悪いのかのう。
こういうときはインターネットで製氷機のしくみを調べるのが1番じゃ。
今はインターネットのおかげでわしみたいな素人でも、
専門知識をすぐ検索できるから便利じゃのう。

カタカタカタ・・・

ふむふむ、なるほど。
氷室にポンプで水を吹きかけながら、
氷を成長させて作っておるのか。。。

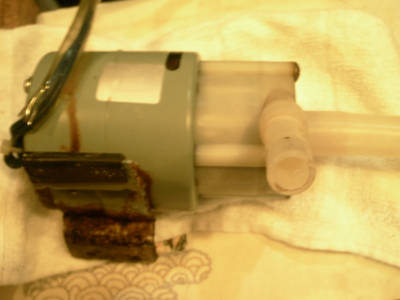

でもって、これがそのポンプじゃな。
そういえば、モーター部のケーシングが異様に熱いのう。
モーターがロックして過電流が発生しておるのかもしれん。
ココが一番怪しいのう。
ちと外してみるかの。

ガチャガチャガチャ・・・

ボルト1本で固定されてただけじゃから
割と簡単に外せたわい。。。

中はこんな風になっちょるのか。
奥側からポンプに給水されて、左側のチューブから、
氷室へ行くわけじゃな。

で、これがポンプモーターじゃ。

とりあえず、銘板を見てみるか。
ふむふむ。
このような仕様になっておるのじゃな。
最大吐水量は13/14㍑/min。
結構出るんじゃな。。。

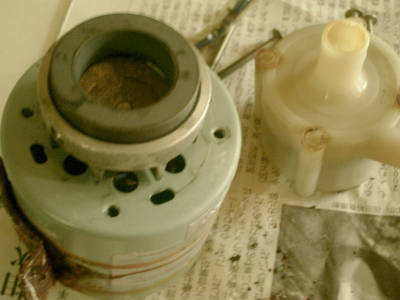

じゃあ、ポンプユニットとモーターをバラしてみるかの。

では、軸を回してみよう。
クリクリクリ・・・

んん!?
割とスムーズに回るではないか。
焼き付いとるわけではないのかのう?

では、もう一度組み立てて、
再動作試験じゃ!

・・・・・・

やっぱり氷はできん。

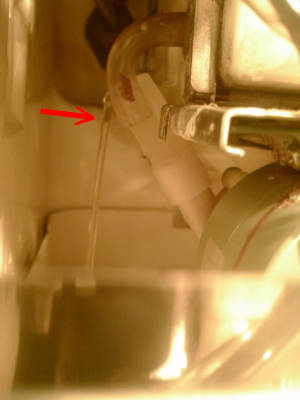

じゃあ、今度は、ポンプの吐水側のチューブを外して運転してみよう。

うーん。
なんか一応水が出ては来るんじゃが、
とても仕様通りの吐水量ではなさそうじゃのう。
ただ、通常の様子を知らんから、イマイチ自信が持てんのう。
ポンプの吐水なのか、ただ単に給水の勢いで出てきてるだけなのか。。。

よっしゃ。
じゃあ今度はポンプの電源だけ外して運転してみよう。

・・・・・・

ああっ!
さっきと一緒じゃ!
ポンプ動かしとらんのに、
さっきと同じように水が出てきておるわ。
ちゅうことはただ単に給水の勢いだけで水が出てきてるだけだったのじゃな。

となると、やはりポンプモーターが動いておらんというわけじゃな。

おおい!マスタ~!!
原因がわかったぞ。
カクカクシカジカじゃ。

マ「へぇ~。じゃあそのポンプを取り替えれば直るんですか?」

たぶんの。
じゃが、おそらく専用部品じゃから、製氷機メーカーに来てもらわんといけんぞ。
部品代込みでの工賃は5万円以上は覚悟しておいたがええぞ。

マ「ええぇ~!?うちにそんなお金あるわけないじゃないですか~!
 弱ったなぁ。。。新しい製氷機買うにしても10万円以上するしなぁ。。。
 ちゅうわけで部品代だけ出すから、おっちゃんがなんとか修理してくださいよ。

にゃ、にゃにぃ~!?

>>>>>>>>>>>>>>>>>> つづくんじゃ! >>>
